AWS Network: Sua intuição de Cisco pode te enganar na AWS
Artigo 1 da série: traduzindo o que você já sabe de rede pra AWS.
Series: AWS Network (3 articles)
- 1AWS Network: Sua intuição de Cisco pode te enganar na AWS This article
O problema que ninguém te avisa
Você passou anos configurando Catalyst, Nexus, ISR, e talvez para os mais antigos como eu uns 7200. Sabe de cabeça o que uma ACL faz, a quantidade de hosts em um /21, a relação que uma vlan tem com uma sub-interface, e até os detalhes escondidos na tabela de rotas do
show ip route. Ai entra na console da AWS pela primeira vez para montar (ou olhar) uma tal de VPC, e logo vem aquela sensação estranha, pois parece familiar (tem roteamento, tem subnet, tem até BGP), mas nada parece bater 100% com o que você conhece.O erro mais comum que vejo o cisco-boy cometer (assim como foi o que eu cometi) não é achar que a AWS é totalmente diferente, é achar que é igual o suficiente, para não precisar checar os detalhes, e foi esse ponto cego que me pegou na grande maioria das vezes.
Esse artigo não é um glossário Cisco-AWS. É um mapa que criei para tentar fazer correlações, para que toda a minha experiencia com redes fosse absorvida melhor na AWS.
Nivelando o jogo
Não da para falar de VPC/Networking sem entender (mesmo que superficial), algumas coisinhas que rolam 'por baixo' na AWS. Aqui é mais para todos ficarem na mesma página, pois não é a parte que importa no dia-a-dia de tshoot, mas explica por que as regras do jogo mudaram.
- Não existe camada 2 tradicional. Nada de STP (glória a Deus), nada de broadcast de ARP inundando a rede, nada de trunk 802.1Q. A rede física da AWS (o underlay), é roteada em layer3 desde a base, rodando sobre uma topologia spine-leaf sem bloqueio de caminho, o que é um dos componentes que garantem a escala de milhões de instâncias. No video de referencia o mestre Gustavo Santana explica detalhadamente sobre isso:
- O AWS Nitro System é quem faz o trabalho pesado. Esqueça a ideia de hypervisor de software tradicional processando pacote via CPU (como a VMWare ou o Hyper-V). O Nitro é um hardware dedicado (placas PCIe customizadas) que assume o processamento de rede, criptografia e avaliação do Security Group totalmente fora da CPU do host/instância. É por isso que em uma EC2 moderna entrega throughput de rede maior, podendo chegar a 600Gpbs em nitros otimizadas. Ali Saidi e Filippo Sironi explicam isso em:
- Não existe 'aprendizado' do caminho via protocolo dinâmico (não do jeito que imagina). Vou te dizer que isso me pegou na primeira vez que li. Achava que a AWS usaria um ISIS, ou um BGP para comunicação entre instancias. Contudo a placa Nitro de origem consulta em um banco de dados distribuído chamado Mapping Service: "Em qual host físico esta o IP virtual de destino?". Depois que recebe a resposta, encapsula o pacote lógico dentro de um pacote físico de underlay, despacha via unicast pela malha spine-leaf.
Inclusive existe um serviço interno na AWS chamado AWS Hyperplane usado em em serviços como nat gateway, NLB e PrivateLink que faz algo meio 'estranho' para um cara de redes: ele é capaz de conectar duas redes com CIDR iguais, abstraindo NATs no meio do caminho. (https://ngoyal16.medium.com/the-invisible-engine-how-aws-hyperplane-powers-privatelink-147c490d2ea9 )
(aqui se voce quer ativar o modo escovador de bit, e entender a fundo como o isolamento de tenant no hardware funciona, no re:Invent de 2025 teve uma sessão exclusiva para falar de como é realizado a verificação de forma matematica (via Isabelle/HOL) nas instâncias graviton5. Se as vezes voce precisa ligar o lado mais nerd/curioso como eu, vale assistir: https://www.youtube.com/watch?v=hqqKi3E-oG8&t=3s ).

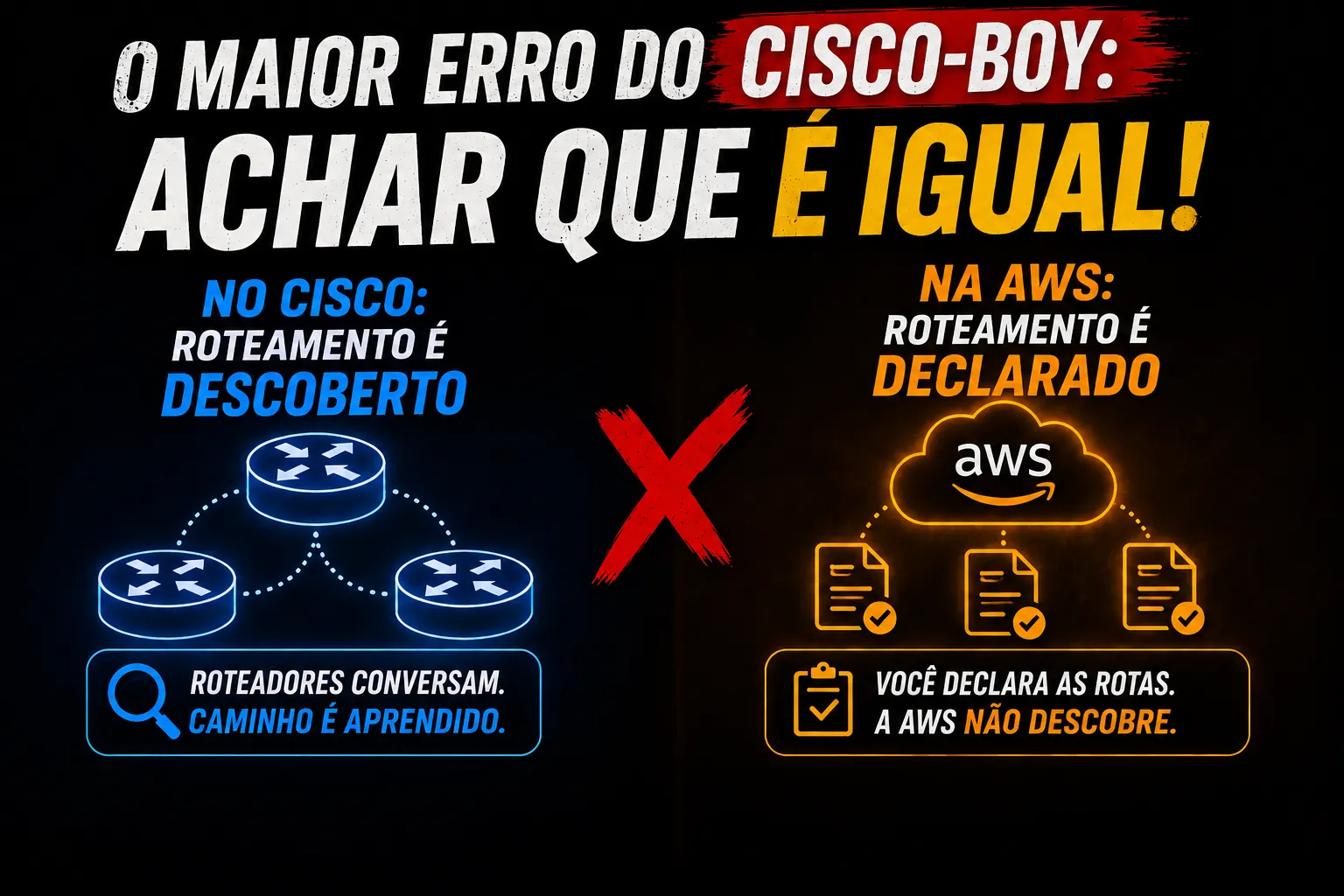

Por fim, o que preciso que guarde aqui é: roteamento na AWS não é descoberto, é declarado. Isso vai ser o fio condutor de quase toda quebra de intuição daqui para frente.
Equivalências
Agora vamos para uma tabela de referencias rápidas. Veja que são equivalências, ou seja, a ideia é tentar deixar os conceitos que o cara de redes já tem familiaridade para absorver as coisas na AWS de forma mais rápida.
| Conceito AWS | Equivalênte Cisco | Onde a equivalência pode te pegar |
|---|---|---|
| Amazon VPC | VRF + Isolamento VDC (Nexus) | Fronteira é regional. Não Existe essa de uma VPC para America do Norte e Sul. Mesmo sendo totalmente possivel se pensarmos em VXLAN com L3VNI. |
| Subnet | VLAN + SVI L3 | Subnet é presa a uma única AZ, e não em broadcast ou ARP. Tudo é unicast controlado pelo hypervisor (SDN). |
| Route table | PBR + LPM | Rota local implícita e imutável. Sem roteamento dinamico por padrão, a rtb serve para voce declarar quem é o next-hop. Na prática ela não é uma PBR, pois escolhe rotas baseado em prefixos, mas também não cria uma tabela de roteamento isolada (veremos isso no lab). Algo bem importante: o route-table que você ve aqui é a FIB, e não a RIB. |
| Security Group | firewall statefull (zone-based) | SG Referencing: regra aponta para outro SG por ID, não por IP. |
| Network ACL | ACL stateless | sem pegadinha. Aqui é ACL raiz de verdade. |
| Route 53 / VPC Resolver | DNS padrão + forwarders | sem pegadinhas tbm. Aliais Route 53, sem sombra de dúvida é o melhor serviço da AWS. |
| Application Load Balancer | F5 BigIP, ou o finado Cisco ACE | A ideia é não ter limites, então as mágicas que se fazia com iRule, ou mesmo os limites de quantidade de sessões nos pools não existia (até o reInvent de 2025, quando o Target Optimizer foi lançado). |
| Cloud WAN "Segment" | VRF + MPLS + RD/RT | Não confundir com Segment Routing. A AWS deixa claro que aqui o "segment" é uma VRF mesmo. |
| Hyperplane | Sem equivalencia. Talvez o ASIC | Não confundir o Cisco APIC com AWS Hyperplane. O primeiro trabalha no ControlPlane, e o segundo no DataPlane. Por isso as placas ASICs podem ter uma equivalencia um pouco melhor (mesmo que na prática quem acabe fazendo isso sejam as placas Nitro) |
| VPC Lattice | Sem equivalente direto | Denso demais para uma linha. Merece um artigo só dele |
Deep-dives que não caberiam em uma tabela
VPC e Subnets
Correlacionar a VPC com uma topologia VXLAN EVPN Multi-Site (ou um fabric nexus para os mais antigos) funciona como analogia de isolamento, mas lembre-se sempre que VPC carrega implicações geográficas, o que em teoria uma VRF ou L3VNI podem não ter.
Outro ponto importante: Se para você, ter redundancia é garantir virtual PortChannel em switches fisicos diferentes com varios servidores espalhados, esqueça. Na AWS a primeira camada de redundácia é ter subnetes diferentes, pois significam na prática que são datacenter diferentes.
Route-tables
Sim não existe protocolo dinamico aqui, nada de OSPF, ISIS ou EIGRP, mas para consolo a decisão usada é o Longest Prefix Match. Na prática, se você esquece de colocar a rota default para sair pelo Nat, o caminho não vai funcionar, e ja adianto algo que me fez MUITA falta: O 'show ip route' é um comando dificil de decorar, e em uma rede grande fica quase inviável de se utilizar.
Utilizo a PBR como equivalencia aqui e não a VRF, pois a VPC esta mais para a VRF, uma vez que voce pode ter multiplas route-tables na VPC, multiplas subnetes, e apenas com o roteamento local, garantir que duas subnetes diferentes se comuniquem. Imagine aqui que a subnet é uma interface vlan em um switch-core, mas nela voce tem uma PBR (route-table) para definir o next-hop baseado na origem do trafego.
(ativando o modo escovador de bit novamente para uma curiosidade. Quando voce ativa um gateway endpoint do S3 ou do DyanamoDB, a AWS injeta automaticamente rotas baseadas em prefix-list direto na route-table, desviando o trafego para o backbone privado. É o equivalente técnico da rota estática especifica para desviar trafego.)
ALB
Até nov/25 o conceito do ALB era não ter limite para encaminhamento de conexão. Ou seja, se usava o round robin ou least request (e não connections) para decidir para qual servidor do target a conexão iria. Com o lançamento do target optimizer essa 'limitação' começou a existir, contudo ainda não é no ALB e sim (como o nome sugere) no target.
Na prática, é instalado um agente no destino, e ele fala com ALB por uma control port informando o tempo e capacidade que ele possui, e o ALB usa disso para limitar a conexão.
O importante aqui para lembrar é: Ainda não tem equivalencia para o 'connection limits' do BigIP. Então se sua aplicação não esta preparada para isso, refature antes de levar para AWS.
VPC Lattice
Aqui até pensei que inicialmente poderia fazer o paralelo entre o VPC Lattice e o Cisco Service Mesh ou até com o IBN. Mas o primeiro o foco é abstração, o segundo uma extenção do Istio e o ultimo esta mais para uma filosofia. Então o máximo que vou conseguir fazer aqui é dizer que pense no VPC Lattice como uma abstração total do roteamento, e falamos melhor sobre ele em um artigo exclusivo.
O show ip route da AWS
Agora vamos falar do comando predileto do analista de redes, juntando as peças até agora.
- VPC é de escopo regional, então antes de qualquer coisa garanta que esta na região correta;
- Ja está na região correta, e quer ver a 'tabela de rotas' completa (o que faria com um show ip route).
Aqui é igual Cisco mesmo. Como cada tabela de rotas é uma VRF, então ou voce da um show ip route vrf <[vrf]> para cada uma ou um show ip route vrf */all. Na AWS o comando é mais intragável:aws ec2 describe-route-tables --query "RouteTables[``].{RouteTableId: RouteTableId, VpcId: VpcId, Name: Tags[?Key=='Name'].Value[0], Routes: Routes[``].{Destination: DestinationCidrBlock, Target: GatewayId || TransitGatewayId || NatGatewayId || VpcPeeringConnectionId || InstanceId || LocalGatewayId, State: State}}" --output table
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
awscommunitybuilder $ aws ec2 describe-route-tables --query "RouteTables[*].{RouteTableId: RouteTableId, VpcId: VpcId, Name: Tags[?Key=='Name'].Value[0], Routes: Routes[*].{Destination: DestinationCidrBlock, Target: GatewayId || TransitGatewayId || NatGatewayId || VpcPeeringConnectionId || InstanceId || LocalGatewayId, State: State}}" --output table
------------------------------------------------------
| DescribeRouteTables |
+-------------------------+--------------------------+
| RouteTableId | VpcId |
+-------------------------+--------------------------+
| rtb-0bd81ffd5d64586ec | vpc-0723f3eac9e93f538 |
+-------------------------+--------------------------+
|| Routes ||
|+--------------------+--------------+--------------+|
|| Destination | State | Target ||
|+--------------------+--------------+--------------+|
|| 10.0.0.0/16 | active | local ||
|+--------------------+--------------+--------------+|
| DescribeRouteTables |
+-------------------------+--------------------------+
| RouteTableId | VpcId |
+-------------------------+--------------------------+
| rtb-0fa28d4f8ac142f35 | vpc-0723f3eac9e93f538 |
+-------------------------+--------------------------+
|| Routes ||
|+--------------+---------+-------------------------+|
|| Destination | State | Target ||
|+--------------+---------+-------------------------+|
|| 10.0.0.0/16 | active | local ||
|| 0.0.0.0/0 | active | igw-0dcda5a2bd336c5c6 ||
|+--------------+---------+-------------------------+|
awscommunitybuilder $ - e também gosto da versão com o 'nome' da tabela de roteamento:
aws ec2 describe-route-tables --output json | jq -r '.RouteTables[] | .RouteTableId as $id | (.Tags[]? | select(.Key=="Name") | .Value) as $name | .VpcId as $vpc | .Routes[] | "($id)\t($name)\t($vpc)\t(.DestinationCidrBlock)\t(.GatewayId // .TransitGatewayId // .NatGatewayId // .VpcPeeringConnectionId // .InstanceId // "local")\t(.State)"' | column -t -s $'\t' | sed '1i RTB_ID NAME VPC_ID DESTINATION TARGET STATE'
1
2
3
4
5
6
awscommunitybuilder $ aws ec2 describe-route-tables --output json | jq -r '.RouteTables[] | .RouteTableId as $id | (.Tags[]? | select(.Key=="Name") | .Value) as $name | .VpcId as $vpc | .Routes[] | "\($id)\t\($name)\t\($vpc)\t\(.DestinationCidrBlock)\t\(.GatewayId // .TransitGatewayId // .NatGatewayId // .VpcPeeringConnectionId // .InstanceId // "local")\t\(.State)"' | column -t -s $'\t' | sed '1i RTB_ID NAME VPC_ID DESTINATION TARGET STATE'
RTB_ID NAME VPC_ID DESTINATION TARGET STATE
rtb-0bd81ffd5d64586ec network-fundamentals-private-rt vpc-0723f3eac9e93f538 10.0.0.0/16 local active
rtb-0fa28d4f8ac142f35 network-fundamentals-public-rt vpc-0723f3eac9e93f538 10.0.0.0/16 local active
rtb-0fa28d4f8ac142f35 network-fundamentals-public-rt vpc-0723f3eac9e93f538 0.0.0.0/0 igw-0dcda5a2bd336c5c6 active
awscommunitybuilder $- A leitura é basicamente a mesma: para alcançar a rede 10.0.0.0/16 a interface de saida é a local.
Laboratório
Aqui vamos fazer montar a base do que será o laboratório para os próximos artigos. O cloudFormation vai criar uma VPC, duas route-tables, duas subnets, duas instancias na rede publica e uma na rede privada (ja com os pacotes de tcpdump, ping e telnet instalados).
A ideia é mais apresentar como o roteamento é visto na AWS.
- Faça o git clone e rode os cloudFormations:
1
2
3
4
5
6
7
8
9
10
11
12
13
git clone https://github.com/thiagosagara/awscommunitybuilder.git
cd awscommunitybuilder
aws cloudformation deploy \
--template-file "AWS Network/basic/vpc-base.yaml" \
--stack-name network-fundamentals-vpc \
--parameter-overrides ProjectPrefix=network-fundamentals
aws cloudformation deploy \
--template-file "AWS Network/basic/network-tools-instances.yaml" \
--stack-name network-fundamentals-tools \
--parameter-overrides ProjectPrefix=network-fundamentals \
--capabilities CAPABILITY_IAM- Como comentei a rtb é similar a uma PBR (e não uma VRF) por isso conseguimos ter conectividade entre vlans publicas e privadas por default.
- Agora vamos criar uma interface de loopback na instancia publica-b, para mostrar o comportamento do roteamento na AWS:
1
2
3
4
5
6
7
#Criando interface de loopback
sudo ip addr add 172.26.10.100/32 dev lo
sudo sysctl -w net.ipv4.ip_forward=1
sudo bash -c "echo 'net.ipv4.ip_forward = 1' > /etc/sysctl.d/99-ip-forward.conf"
#habilitando o tcpdump:
sudo tcpdump -i any host 172.26.10.100 -nn &- observação: para o laboratório funcionar é preciso desabilitar o source/destination check na instancia publica-b:
- Agora quando executamos o ping 172.26.10.100 (e com o tcpdump (mesmo comando)) na instancia publica-a, notaremos que a comunicação não é concluida:
[ssm-user@ip-10-0-1-167 bin]$ ping 172.26.10.100PING 172.26.10.100 (172.26.10.100) 56(84) bytes of data.01:58:02.144363 ens5 Out IP 10.0.1.167 > 172.26.10.100: ICMP echo request, id 38715, seq 1, length 6401:58:03.202312 ens5 Out IP 10.0.1.167 > 172.26.10.100: ICMP echo request, id 38715, seq 2, length 6401:58:04.242365 ens5 Out IP 10.0.1.167 > 172.26.10.100: ICMP echo request, id 38715, seq 3, length 64 - Obviamente aqui falta rota, que colocamos com um simples:
sudo ip route add 172.26.0.0/16 via 10.0.1.237 - Como não queremos (e nem é escalável) colocar rota manualmente para tudo, basta adicionar a rota na route-table publica (e deletar a rota estática da instancia publica-a (sudo ip route del 172.26.0.0/16):
1
2
3
4
aws ec2 create-route \
--route-table-id rtb-049e28869ba16b8ff \
--destination-cidr-block 172.26.0.0/16 \
--instance-id i-0866fb5a8bdc93648O que precisa estar claro para você aqui é que os conceitos de redes não mudaram, contudo se você imaginar a rede AWS como uma rede Cisco, vai se confundir e pode atrasar a sua curva de absorção da estrutura.
Conclusão
Se o seu problema é troubleshoot de latência entre AZs, comportamento de BGP em Direct Connect, ou desenho de arquitetura multi-conta com Transit Gateway, esse artigo não é suficiente. Ele te dá vocabulário e os pontos de quebra mais comuns, não profundidade operacional.
Pra isso, os próximos artigos desta série resolvem: um deles vamos pegar um packet walk completo (do request HTTPS até o RDS, atravessando IGW, ALB, NACL, SG, Route Table) e transformar em metodologia de troubleshoot passo a passo. Depois disso, a série de BGP na AWS aprofunda o que acontece quando você sai do mundo de rota estática declarada e entra em roteamento dinâmico de verdade com Direct Connect e VPN.
Sua intuição de rede não está errada. Ela só foi treinada num mundo onde o caminho era descoberto por protocolo, e as vezes até por pacote. Na AWS, o caminho é declarado por você, e essa é a mudança de modelo mental que separa quem só sobe uma VPC de quem realmente sabe operar rede em produção na nuvem.
